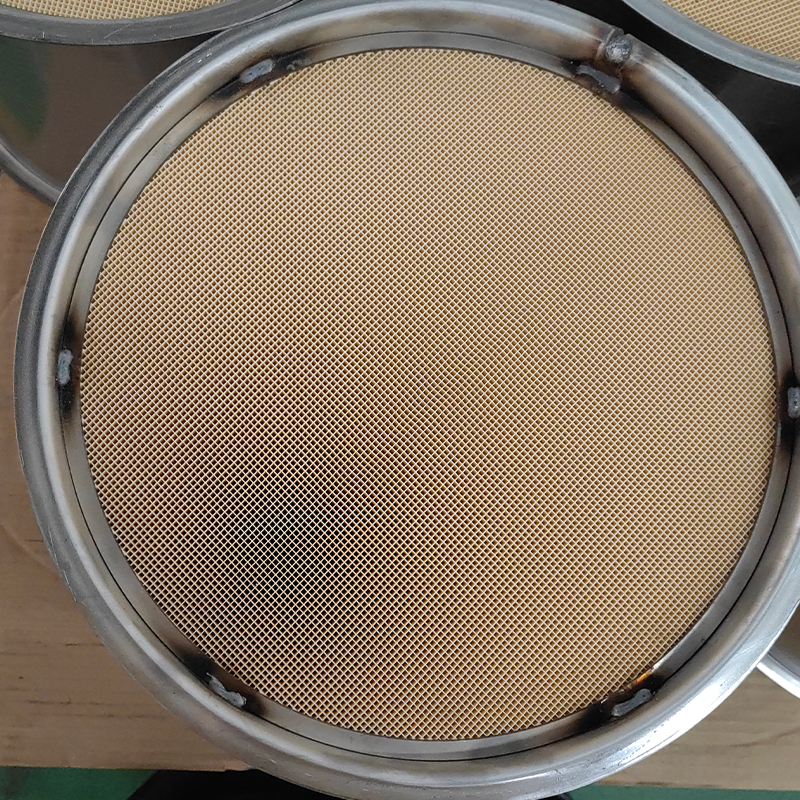

Gelast stuk met driewegkatalysator (TWC).

De gelaste assemblage met driewegkatalysator (TWC) is een van de kerncomponenten van een uitlaatsysteem voor auto's, en het productieproces en de kwaliteit ervan hebben rechtstreeks invloed op de emissieprestaties, de veiligheid en de levensduur van het voertuig.

1.Wat is een TWC-gelaste constructie?
Een TWC-lassamenstel is geen enkel onderdeel, maar een geïntegreerde module die bestaat uit meerdere metalen onderdelen die door middel van lasprocessen met elkaar zijn verbonden. Het kerndoel ervan is het bieden van een stabiele en efficiënte behuizing en installatieomgeving voor de edelmetaalkatalysatoren (platina, palladium, rhodium).
Een typisch TWC-lassamenstel bestaat doorgaans uit de volgende elementen:
(1) Katalysatoromhulsel: Typisch een dubbellaagse structuur waarin de binnenlaag het katalysatorsubstraat vasthoudt, terwijl de buitenlaag fungeert als hitteschild en zorgt voor isolatie en bescherming.
(2) Katalysatorsubstraat: Gewoonlijk een keramische of metalen honingraatdrager bekleed met katalytisch materiaal.
(3)Mat: Een opzwellende mat die tussen het substraat en de schaal wordt geplaatst om te zorgen voor fixatie, demping en afdichting, waardoor schade aan het substraat en lekkage van uitlaatgassen wordt voorkomen.
(4) Inlaat-/uitlaatleidingen: Leidingen die het uitlaatspruitstuk van de motor verbinden met de uitlaatdemper.
(5) Zuurstofsensornokken: basissen die worden gebruikt voor het installeren van stroomopwaartse en stroomafwaartse zuurstofsensoren.
(6)Ophangingen/beugels: componenten die worden gebruikt om de volledige katalysatorconstructie aan het voertuigchassis te bevestigen.
Deze componenten worden aan elkaar gelast tot een compleet TWC-lassamenstel.

2. Belangrijkste lasprocessen
Vanwege de specifieke materialen die worden gebruikt in TWC-assemblages (meestal roestvrij staal) en hun strenge eisen, omvatten de meest gebruikte lasprocessen:
(1)Gasbeschermd lassen
MIG/MAG-lassen: de meest gebruikte lasmethode met een hoog rendement en een groot aanpassingsvermogen. Gepulseerde MIG wordt vaak toegepast om schonere, spatarme lassen te verkrijgen. Het is geschikt voor langsnaden van de schaal, omtreksnaden en beugellassen.
TIG-lassen: Biedt een hoge laskwaliteit en een mooi uiterlijk, maar is minder efficiënt. Het wordt doorgaans gebruikt voor stootverbindingen van dunne platen en zuurstofsensornokken waar hoge eisen worden gesteld aan afdichting en uiterlijk.
(2) Laserlassen
Voordelen: Lage warmte-inbreng, minimale vervorming, hoge lassnelheid, hoge diepte-breedteverhouding en hoge automatiseringsmogelijkheden.
Toepassing: Wordt steeds vaker gebruikt voor TWC-schaalnaadlassen in de lengterichting, dient als alternatief voor traditionele MIG-processen om een ​​hogere productiviteit en laskwaliteit te bereiken.
(3) Plasmalassen
Net als laserlassen is het een lasmethode met een hoge energiedichtheid en kan het in bepaalde toepassingen als alternatieve oplossing worden gebruikt.
(4) Weerstandspuntlassen
Wordt voornamelijk gebruikt voor niet-afgedichte bevestigingen zoals beugels en hangers.

3.Technische uitdagingen en kernvereisten
(1) Luchtdichtheid: de meest fundamentele en kritische vereiste. Elk klein lek kan resulteren in:
Overtollige emissies: Onbehandelde uitlaatgassen die rechtstreeks in de atmosfeer ontsnappen.
Onjuiste signalen van de zuurstofsensor: invloed op de regeling van de lucht-brandstofverhouding, waardoor het brandstofverbruik toeneemt en de motorprestaties afnemen.
Lawaai: Produceert een merkbaar “sissend” lekgeluid.
(2) Beheersing van thermische vervorming: laswarmte kan vervorming van dunwandige schalen veroorzaken. Overmatige vervorming kan de pasvorm van de installatie beïnvloeden of leiden tot een ongelijkmatige matdruk, waardoor het keramische substraat beschadigd raakt. De juiste armaturen, lasvolgorde en procesparameters zijn nodig om vervorming onder controle te houden.
(3) Lasweerstand op hoge temperatuur en corrosieweerstand:
De bedrijfstemperaturen van TWC kunnen oplopen tot 1000°C, waardoor lassen nodig zijn om langdurige thermische vermoeidheid en oxidatie te weerstaan.
Uitlaatgassen bevatten corrosieve elementen zoals zwavel en chloor, dus lassen moeten overeenkomen met de corrosieweerstand van het basismetaal.
(4) Het vermijden van thermische schokken op het substraat:
Keramische substraten zijn zeer gevoelig voor plotselinge temperatuurveranderingen. Overmatige of geconcentreerde warmte-inbreng tijdens het lassen kan microscheuren of breuken veroorzaken. Een strikte controle van de warmte-inbreng en de koelsnelheid is vereist.
(5) Materiaalcompatibiliteit:
TWC-componenten maken doorgaans gebruik van speciaal roestvrij staal (zoals 409L, 439, 441). Vulmaterialen moeten overeenkomen met de eigenschappen van het basismetaal om de mechanische sterkte en corrosiebestendigheid van de las te garanderen.

4. Kwaliteitscontrole en inspectie
Om de betrouwbaarheid van TWC-lasconstructies te garanderen, worden tijdens de productie strenge inspecties uitgevoerd:
(1) Visuele inspectie in de lijn: geautomatiseerde camerasystemen controleren het uiterlijk van de las op ondersnijding, spatten, concaviteit en andere defecten.
(2)Luchtdichtheidstesten:
Heliummassaspectrometrie: Biedt uiterst nauwkeurige lekdetectie en wordt doorgaans gebruikt voor laboratoriumtests of monsterneming.
Drukvervalmethode: wordt vaker gebruikt op productielijnen door de assemblage onder druk te zetten en drukveranderingen te monitoren om lekkage vast te stellen.
(3) Dimensionale inspectie: uitgevoerd met meters of CMM's om ervoor te zorgen dat de belangrijkste installatieafmetingen voldoen aan de ontwerpspecificaties.
(4) Niet-destructief onderzoek:
Röntgeninspectie: wordt gebruikt om interne lasdefecten op te sporen, zoals porositeit, insluiting van slak of onvolledige penetratie.
(5)Destructief testen:
Metallografische analyse: Het snijden en onderzoeken van de microstructuur van de las om de laskwaliteit te beoordelen.
Mechanisch testen: Evaluatie van lassterkte, taaiheid en gerelateerde mechanische eigenschappen.

5. Ontwikkelingstrends
(1) Automatisering en intelligentie: Uitgebreid gebruik van lasrobots en geautomatiseerde lijnen verbetert de efficiëntie en consistentie. Integratie van machinevisie en sensoren maakt realtime monitoring en adaptieve lascontrole mogelijk.
(2) Lichtgewicht en compact ontwerp: toepassing van dunnere, hoogwaardige roestvrij staalsoorten en geoptimaliseerde structurele ontwerpen om het gewicht te verminderen en ruimte te besparen.
(3)Nieuwe lastechnologieën: toenemende toepassing van laserlassen en hybride laserbooglassen voor hogere efficiëntie en kwaliteit.
(4) Modulair ontwerp: integratie van TWC met GPF's, geluiddempers en andere componenten in een enkele gelaste eenheid, waardoor complexere uitlaatgasnabehandelingsmodules worden gevormd.
